揭开甩出音乐的秘密 台电C290拆解
甩出我的音乐，从台电C290出生那天起，其身就藏有不能说的秘密。新的 G-SENSOR音乐传动系统的加入，让整个产品的可玩性大大提高。甩动换歌，2.8寸大屏，支持AVI，FLV视频播放，双无损回放，使作为与时尚生活紧密相关的它，集万千宠爱于一身。这次笔者全面拆解C290，看看在仅有7.9毫米的超薄机身下，会有什么秘密等待我们揭开！

    作为开始，我们首先粗略了解一下台电C290的基本情况。台电C290机身尺寸为88×55×7.9mm，机身外观经过了IML模内镶件注塑工艺处理的，不仅外形美观，也不容易被弄花。C290配置了一块2.8英寸的26万色QVGA真彩液晶屏，显示效果清晰细腻。C290还采用了感应式触摸键设计，红色的按键与黑色的机身相互映衬。全新加入的G-SENSOR音乐传动功能，使操作再也不需要按键即可完成。台电C290机身内置Wolfson 8750BG音频处理器。支持收录放三大功能。可以播放MP3、WMA、WAV、APE、FLAC等格式的音频格式，其中APE和FLAC为无损音频格式。随机提供8种音效模式以及7种播放模式。它还支持Stone-3D，最新的微软PLAYFX音效。台电C290支持播放FLV和基于Xvid编码AVI格式的视频文件。 C290支持浏览JPEG、GIF、BMP格式的图片，该机还支持电子书功能，可以阅读TXT格式的文本文档，可见功能十分繁多。

    介绍了这么多详细的资料，先来看外观，正面采用了坚硬的有机玻璃作为材料，使得机器的面版非常光亮，加上一体化的键盘，在触摸键盘的时候会透出红光，让C290看起来有几分LG巧克力的感觉，非常唯美，不过漂亮的同时也使得C290的面板容易变成指纹收集器。

    C290的做工非常优秀，机身结合得非常紧密，没有任何毛刺，整个机身都看不到一颗螺丝，背部采用了拉丝工艺，使得C290的金属质感更为突出的同时，也使其防滑性得到有效增加。

    笔者开始拆解这款身集数种功能与一身的小巧机型。先用手指指甲扣开金属外壳与正面塑料的接缝处，然后指甲不断划开，金属外壳随即与机身剥离，便可看见C290的电路板。

    C290的背壳是由一整块铝合金冲压制作而成，采用全新的“喷砂-拉丝-氧化-高光”工艺一体冲压全铝合金喷砂外壳使整个机体都闪烁着精工之美。特别是一圈装饰条，是采用高精度的高光工艺，使整个机器精致感十足。以前常被用户诟病的做工不良的问题，在C290这款产品中，彻底的解决。对于这种完善自身的精神，是值得称赞的。

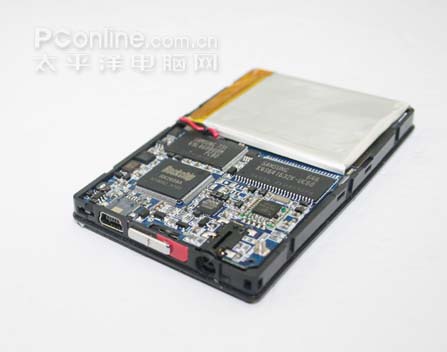

现在从图中可以看到整个电路的布置情况，由于C290只有7.9毫米薄，所以整个设计为电路，电池各占一半的方式，这样的设计可以大大减少厚度，才使7.9毫米超薄成为现实。扣开电路板与外壳的卡扣处，就可以把整个电路打开，进行下一步的拆解。

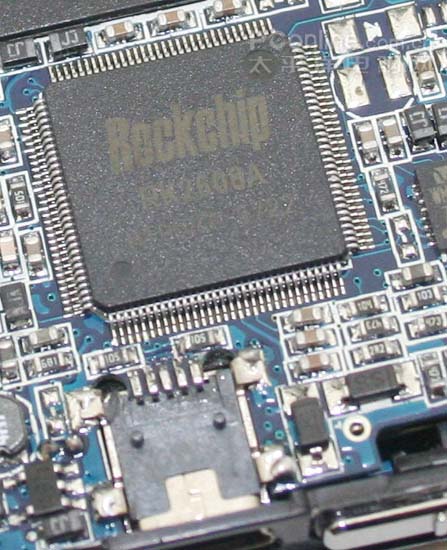

    既然已经看到了电路板，我们现在来了解一下主控芯片。台电C290采用的是瑞芯微RK2608A的主控芯片，　Rockchip 2608解码芯片支持XVID编码的AVI视频播放格式，采用了大容量的4×16Mbit高速缓存芯片，而且体积更小。拥有非常快的运算速度。与前一代Rockchip 2606相比较，Rockchip 2608视频解码能力更强等方面的提升，其播放速率已经从原来的24帧/秒升级为QVGA分辨率下高速播放视频，主频速度也提升了50％左右，并且集成了大量I/O控制接口，提供最大的应用灵活性。可完全支持FLV，最大分辨率可以支持到400×300像素，最高帧速30FPS。C290能够直接支持TXT文件和JPG、GIF、BMP图片文件的打开。双无损FLAC，APE播放，全新的微软PLAYFX音效，这些功能的实现，都是由于主控RK2608所实现的。

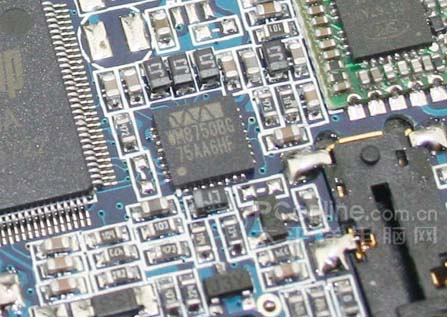

    让主控处理器与音频处理器分开，各司其职，互不干扰，从而大幅度的提升了音质，这就是台电科技率先推行的双核心架构。从其2年多以前第一款双核心产品C150的上市，台电一直有在主机上多加一颗芯的设计方向。这次C290加入了英国欧胜WM8750BG的音频DAC，双核心的C290比普通单核心播放器音质高一个等级（失真低于0.005%，普通单核一般为0.1%~1%*），而我们在上文提到的硬件音效，以及STONE-3D效果的加入，都是由于这款WM8750BG的参与，才能够完成。

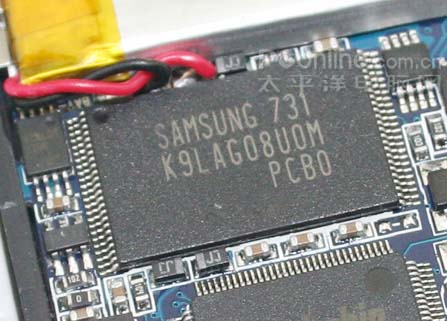

    在主控核心的上方，为闪存芯片，C290是使用的三星K9L的闪存芯片。三星闪存一直以稳定性高，以及存储速度快闻名。C290所有的存储内容，都是由该芯片负责。

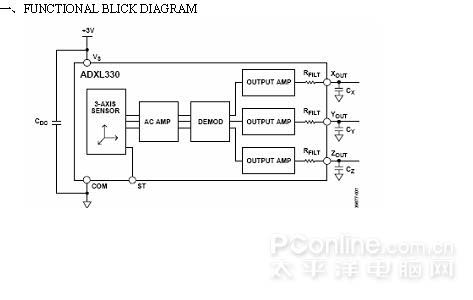

    在闪存左方，即为G-SENSOR功能的功能传感器芯片来自美国ADI的ADXL330，这款芯片可以通过在低电压环境中，通过传感器识别和判别各个方向加速度的变化，来判别用户的操作情况。通过加速度的计算可以在主控芯片以及软件的协助下，进行运动过程中的卡路里消耗情况的监测。下图为ADXL330的芯片原理图。

    这项先进的技术，在世界上只有SONY，三星等国际一流大厂才能采用，这次台电在C290上加入这个全新功能，可以看到国内的MP3厂商在创新方面做出了不少努力。

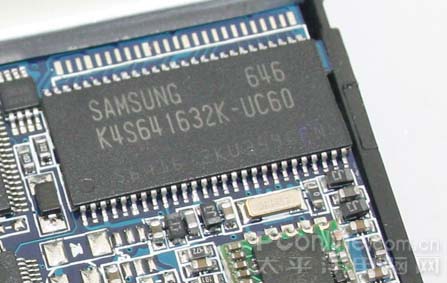

    而在闪存芯片的右方，为缓存芯片，型号为三星K4S。它的主要功能是闪存速度与主控传输速度的媒介。在C290这样的高速CPU的传输和处理速度已经超过闪存的传输速度，都需要缓存才能使数据更快的读取。

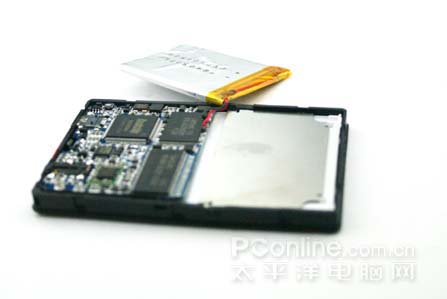

    C290的LI电池根据官方提供的数据，容量为550MHA，可以播放14小时音频或4小时视频。打开电池，可见一金属片隔离在电池与屏幕之间，这样的设计可以更好的保护屏幕。

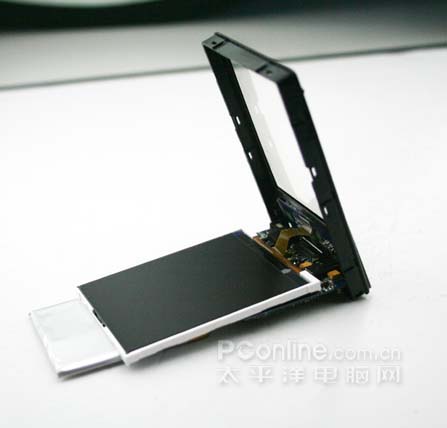

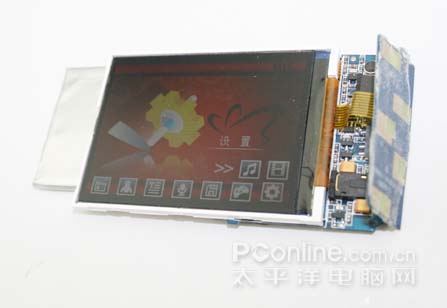

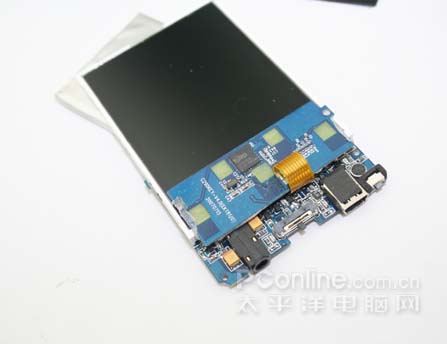

    现在把屏幕，电池，电路板一起取下。便可见整个产品的内部结构。

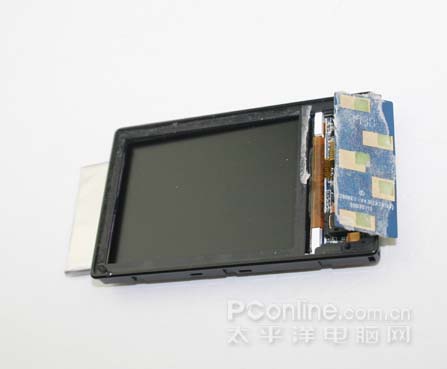

    正面覆盖着IMD工艺面盖，取下后

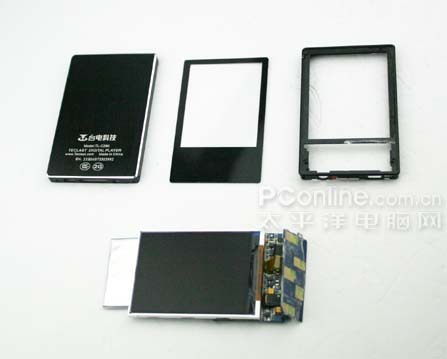

现在看到的是所有外壳的集合。整个C290将由电子电路，电池，屏幕，外壳，中框等组成，拆卸方便，设计合理。

    翻开触摸按键区，可见耳机插孔，3向开关键，USB空。3向开关键，可以把HOLD，与开机键合并在一个按键操作，并且通过开关HOLD键，可以控制G-SENSOR的工作情况，操作更人性化。我们发现USB口上方放置了海绵，这样的设计可以使整体设计的可靠性提高，台电已经开始更加注重完善做工，目标直指向国际大厂，笔者很高兴看到国货厂商的长足的进步。

    从台电C290的拆解过程中，不论是产品的架构合理性，以及电路部分的工整，焊点饱满，注意细节等特点，让我们看到了国货厂商的进取之心，他们都是用心在做产品。努力做好产品，注重细节，提高产品做工品质，这些都是值得称赞的。相信国货在精益求精这条路上，会有更多更好的产品出现！
